Mengapa Blok Terminal PCB Penting untuk Sambungan Listrik yang Andal?
Blok terminal PCBmerupakan komponen penting dalam sistem elektronik modern, menyediakan koneksi wire-to-board yang aman dan terorganisir di seluruh otomasi industri, distribusi listrik, perangkat pintar, sistem energi terbarukan, dan elektronik konsumen. Panduan komprehensif ini mengeksplorasi fungsi, struktur, manfaat, metode pemilihan, masalah umum, praktik pemasangan, dan tren masa depan untuk membantu insinyur, produsen, dan pembeli membuat keputusan yang tepat.
Daftar isi
- 1. Memahami Blok Terminal PCB
- 2. Cara Kerja Blok Terminal PCB
- 3. Jenis Utama Blok Terminal PCB
- 4. Bahan dan Konstruksi
- 5. Keuntungan Utama
- 6. Aplikasi Umum
- 7. Cara Memilih Blok Terminal PCB yang Tepat
- 8. Kesalahan Umum yang Dilakukan Pembeli
- 9. Tips Pemasangan dan Perawatan
- 10. Blok Terminal PCB vs Konektor Lainnya
- 11. Tren dan Inovasi Industri
- 12. Pertanyaan yang Sering Diajukan
- 13. Kesimpulan
1. Memahami Blok Terminal PCB

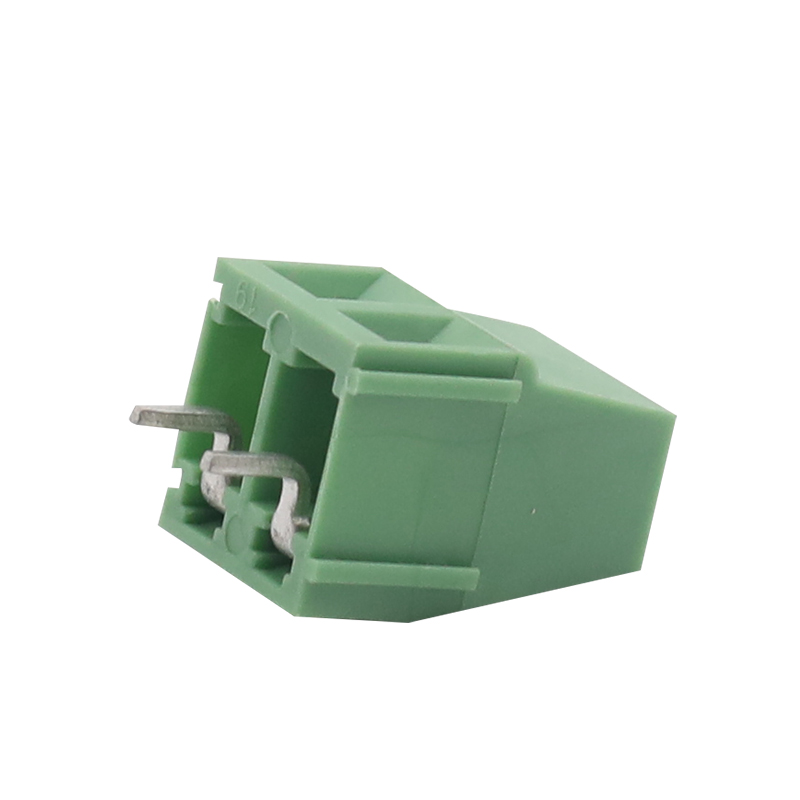

Blok terminal PCB adalah konektor listrik yang dirancang untuk mengamankan kabel langsung ke papan sirkuit tercetak (PCB). Ini menciptakan sambungan listrik yang stabil antara kabel eksternal dan sirkuit elektronik sekaligus menyederhanakan perakitan, pemeliharaan, dan pemecahan masalah.
Tidak seperti sambungan kabel solder permanen, blok terminal PCB memungkinkan pengguna menyambungkan dan melepaskan kabel dengan cepat tanpa merusak papan sirkuit. Hal ini menjadikannya sangat berharga dalam sistem yang memerlukan perawatan rutin atau penggantian komponen.
Konektor ini umumnya ditemukan di:
- Sistem kendali industri
- Catu daya
- Sistem keamanan
- Peralatan HVAC
- Perangkat telekomunikasi
- Peralatan energi terbarukan
- Elektronik otomotif
- Produk rumah pintar
Fungsi Utama:Blok terminal PCB menyediakan sambungan kabel yang aman, teratur, dan tahan getaran sekaligus mengurangi waktu pemasangan dan kerumitan pemeliharaan.
2. Cara Kerja Blok Terminal PCB
Blok terminal PCB beroperasi dengan menjepit kabel ke terminal konduktif yang dipasang langsung ke PCB. Arus listrik mengalir dari kabel luar melalui konduktor logam dan masuk ke papan sirkuit tercetak.
Kebanyakan blok terminal PCB menggunakan salah satu metode pengikatan kawat berikut:
| Metode Koneksi | Keterangan | Keuntungan |
|---|---|---|
| Penjepit Sekrup | Kawat diamankan menggunakan sekrup | Koneksi yang kuat dan andal |
| Penjepit Musim Semi | Tekanan pegas menahan kawat pada tempatnya | Pemasangan cepat dan tahan getaran |
| Dorong Masuk | Koneksi penyisipan langsung | Perakitan cepat |
| Tipe Penghalang | Penghalang terisolasi antar terminal | Peningkatan keamanan |
Setelah tersambung, blok terminal memastikan konduktivitas listrik yang berkelanjutan sekaligus melindungi kabel dari kendor yang tidak disengaja.
3. Jenis Utama Blok Terminal PCB
Aplikasi yang berbeda memerlukan desain blok terminal PCB yang berbeda. Memahami tipe yang tersedia membantu teknisi memilih solusi yang tepat.
Blok Terminal PCB Melalui Lubang
Ini dipasang melalui lubang yang dibor di PCB dan disolder di sisi yang berlawanan. Mereka menawarkan kekuatan mekanik yang sangat baik dan biasanya digunakan di lingkungan dengan getaran tinggi.
Blok Terminal PCB Pemasangan Permukaan
Desain pemasangan permukaan dipasang langsung ke permukaan PCB, mendukung manufaktur otomatis dan tata letak yang ringkas.
Blok Terminal PCB yang Dapat Dicolokkan
Versi pluggable memungkinkan konektor dicabut tanpa melepaskan kabel satu per satu. Mereka ideal untuk peralatan modular dan perawatan cepat.
Blok Terminal PCB Sudut Kanan
Desain sudut kanan menghemat ruang vertikal dan membantu mengoptimalkan tata letak enklosur.
Blok Terminal PCB Arus Tinggi
Dirancang untuk beban listrik yang berat, blok ini memiliki konduktor yang lebih besar dan ketahanan panas yang ditingkatkan.
Otomasi Industri
Transmisi sinyal yang andal dan kinerja tahan lama di bawah getaran.
Peralatan Listrik
Menangani persyaratan tegangan dan arus yang lebih tinggi dengan aman.
Elektronik Konsumen
Desain ringkas mendukung produk yang lebih kecil dan cerdas.
4. Bahan dan Konstruksi
Kinerja blok terminal PCB sangat bergantung pada material dan desain strukturalnya.
| Komponen | Materi Umum | Tujuan |
|---|---|---|
| Perumahan | PA66 Nilon | Ketahanan api dan isolasi |
| Konduktor | Paduan Tembaga | Konduktivitas listrik |
| pelapisan | Timah atau Nikel | Ketahanan korosi |
| Sekrup | Baja | Pengikatan mekanis |
Bahan berkualitas tinggi meningkatkan efisiensi listrik, stabilitas termal, dan daya tahan jangka panjang.
5. Keuntungan Utama
Blok terminal PCB menawarkan manfaat signifikan bagi produsen, pemasang, dan tim pemeliharaan.
- Pengkabelan Mudah:Menyederhanakan pemasangan dan penggantian kabel.
- Mengurangi Waktu Henti:Pemeliharaan dan pemecahan masalah lebih cepat.
- Koneksi Aman:Retensi kawat mekanis yang kuat.
- Desain Kompak:Penggunaan ruang PCB secara efisien.
- Skalabilitas:Tersedia dalam beberapa konfigurasi tiang.
- Keamanan:Mencegah korsleting yang tidak disengaja.
- Efisiensi Biaya:Mengurangi biaya tenaga kerja perakitan.
- Fleksibilitas:Mendukung beragam ukuran dan voltase kabel.
Banyak insinyur lebih memilih blok terminal PCB karena menyederhanakan pemeliharaan lapangan sekaligus memastikan kinerja kelistrikan yang andal dalam periode pengoperasian yang lama.
6. Aplikasi Umum
Blok terminal PCB digunakan di hampir setiap industri kelistrikan modern.
Sistem Pengendalian Industri
Pabrik mengandalkan blok terminal untuk sensor, relay, PLC, dan sistem otomasi yang mengutamakan ketahanan getaran dan aksesibilitas pemeliharaan.
Energi terbarukan
Inverter surya dan sistem tenaga angin menggunakan blok terminal PCB untuk transfer daya yang efisien dan koneksi yang stabil dalam kondisi lingkungan yang berubah.
Peralatan Medis
Elektronik medis memerlukan koneksi yang sangat andal untuk perangkat pemantauan dan sistem diagnostik.
Angkutan
Sistem kereta api, kendaraan listrik, dan stasiun pengisian daya menggunakan blok terminal yang kuat untuk aplikasi arus tinggi.
Bangunan Cerdas
Sistem kontrol pencahayaan, perangkat keamanan, dan peralatan HVAC bergantung pada koneksi PCB yang terorganisir.
7. Cara Memilih Blok Terminal PCB yang Tepat
Memilih blok terminal PCB yang benar memerlukan pertimbangan yang cermat terhadap persyaratan teknis dan lingkungan.
| Faktor Seleksi | Mengapa Itu Penting |
|---|---|
| Peringkat Saat Ini | Mencegah panas berlebih |
| Peringkat Tegangan | Memastikan kinerja insulasi yang aman |
| Ukuran Kawat | Memastikan kompatibilitas yang tepat |
| Ukuran Lapangan | Mempengaruhi jarak PCB |
| Tipe Pemasangan | Mendukung persyaratan tata letak |
| Suhu Operasional | Memastikan daya tahan jangka panjang |
| Perlindungan Lingkungan | Melindungi dari debu dan kelembapan |
Pembeli juga harus memverifikasi sertifikasi seperti kepatuhan UL, CE, dan RoHS saat memilih produk untuk pasar internasional.
8. Kesalahan Umum yang Dilakukan Pembeli
Pemilihan blok terminal yang salah dapat menyebabkan kegagalan yang merugikan, panas berlebih, atau masalah pemeliharaan.
- Memilih peringkat saat ini tidak mencukupi
- Mengabaikan kondisi lingkungan
- Menggunakan ukuran kawat yang tidak kompatibel
- Memilih bahan berkualitas rendah
- Desain jarak PCB yang tidak tepat
- Mengabaikan persyaratan getaran
- Mengabaikan sertifikasi keselamatan internasional
Evaluasi teknis yang cermat membantu menghindari masalah keandalan dan waktu henti yang tidak terduga.
9. Tips Pemasangan dan Perawatan
Pemasangan yang tepat sangat penting untuk kinerja yang stabil dan keamanan listrik.
Praktik Terbaik Instalasi
- Gunakan torsi obeng yang benar.
- Hindari mengencangkan sekrup secara berlebihan.
- Lepaskan isolasi kawat secara akurat.
- Cegah untaian kawat lepas.
- Ikuti spesifikasi arus dan tegangan.
- Periksa kualitas solder untuk model lubang tembus.
Rekomendasi Perawatan
- Periksa koneksi secara berkala.
- Periksa tanda-tanda panas berlebih.
- Carilah korosi atau perubahan warna.
- Kencangkan kembali sekrup jika perlu.
- Bersihkan akumulasi debu secara teratur.
Inspeksi rutin secara signifikan memperpanjang masa pakai blok terminal PCB dan meminimalkan kegagalan listrik.
10. Blok Terminal PCB vs Konektor Lainnya
| Fitur | Blok Terminal PCB | Kawat yang Disolder | Konektor Crimp |
|---|---|---|---|
| Pemeliharaan | Mudah | Sulit | Sedang |
| Kecepatan Instalasi | Cepat | Lambat | Cepat |
| Dapat digunakan kembali | Bagus sekali | Miskin | Bagus |
| Keandalan | Tinggi | Tinggi | Tinggi |
Blok terminal PCB memberikan keseimbangan yang sangat baik antara keandalan, kemudahan servis, dan efisiensi pemasangan.
11. Tren dan Inovasi Industri
Seiring perkembangan elektronik, teknologi blok terminal PCB berkembang pesat.
- Desain miniatur dengan kepadatan tinggi
- Teknologi push-in tanpa alat
- Peningkatan ketahanan getaran
- Integrasi pemantauan cerdas
- Kapasitas arus yang lebih tinggi
- Bahan tahan api yang ditingkatkan
- Manufaktur yang ramah lingkungan
Produsen juga mengembangkan solusi untuk Industri 4.0, kendaraan listrik, dan sistem energi terbarukan.
12. Pertanyaan yang Sering Diajukan
Apa tujuan utama blok terminal PCB?
Tujuan utamanya adalah untuk menyediakan sambungan kabel yang aman dan dapat dilepas ke papan sirkuit tercetak.
Apakah blok terminal PCB dapat digunakan kembali?
Ya. Sebagian besar blok terminal PCB dirancang untuk penyisipan dan pelepasan kabel berulang kali.
Industri mana yang paling banyak menggunakan blok terminal PCB?
Otomasi industri, sistem tenaga, energi terbarukan, telekomunikasi, transportasi, dan industri elektronik konsumen menggunakannya secara luas.
Bagaimana cara memilih peringkat saat ini yang benar?
Pilih blok terminal dengan peringkat arus lebih tinggi dari beban maksimum yang diharapkan sistem Anda untuk memastikan pengoperasian yang aman.
Apa yang menyebabkan blok terminal terlalu panas?
Penyebab umumnya termasuk kabel yang longgar, arus berlebih, ukuran kabel yang tidak tepat, dan bahan konduktif berkualitas buruk.
Bisakah blok terminal PCB menangani getaran?
Ya. Desain klem pegas dan klem sekrup berkualitas tinggi menawarkan ketahanan getaran yang sangat baik.
13. Kesimpulan
Blok terminal PCB memainkan peran penting dalam memastikan sambungan listrik yang aman, efisien, dan terpelihara di banyak industri. Fleksibilitas, keandalan, dan kemudahan pemasangannya menjadikannya sangat diperlukan dalam sistem elektronik modern.
Baik digunakan pada mesin industri, peralatan energi terbarukan, sistem transportasi, atau elektronik konsumen, memilih blok terminal PCB yang tepat berdampak langsung pada kinerja, keselamatan, dan keandalan jangka panjang.
Seiring dengan berkembangnya teknologi, solusi blok terminal PCB yang canggih akan menjadi lebih kompak, cerdas, dan efisien untuk memenuhi permintaan pasar yang terus meningkat.
Ningbo San'an Electronic Technology Co., Ltd.berspesialisasi dalam blok terminal PCB andal yang dirancang untuk aplikasi industri, komersial, dan elektronik di seluruh dunia.
Tim kami yang berpengalaman berkomitmen untuk memberikan kualitas yang stabil, manufaktur maju, dan dukungan teknis profesional yang disesuaikan dengan kebutuhan proyek Anda. Hubungi kamihari ini untuk mendiskusikan kebutuhan blok terminal PCB Anda dan menemukan solusi koneksi yang dapat diandalkan untuk bisnis Anda.
